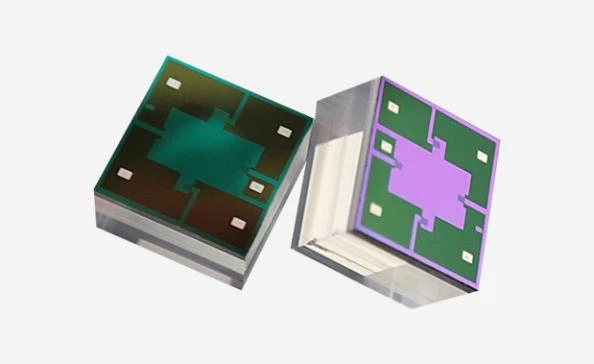

SG-H22 Чип за високо{2}}температурно налягане
2. Висока надеждност
3. Широк температурен диапазон: -55 градуса ~ 300 градуса
Изпрати запитване
Информация за продукта
Чиповете за налягане от серията SG-H22 са силициеви пиезорезистивни-чипове, чувствителни към налягане, базирани на SOI технология, способни да издържат на високи температури до 300 градуса. Тази серия чипове използва принципа на пиезорезистивно откриване. Когато-чувствителната на натиск диафрагма се деформира под натиск, промяната на съпротивлението на чувствителната диафрагма характеризира големината на входното налягане. При възбуждане от източник на постоянно напрежение/постоянен ток, генерираното изходно напрежение има линейна връзка с входното налягане.
Чиповете от серията SG-H22 се отличават с висока стабилност, висока повторяемост и широк работен температурен диапазон. Те са подходящи за различни форми на опаковане и могат да осигурят чипове за абсолютно налягане (A) или манометрично налягане (G) в зависимост от различните среди на приложение, като са приложими за цифрова компенсация и компенсация на съпротивителната мрежа.
Характеристики
Приложение
- Висока повторяемост
- Висока надеждност
- Широк температурен диапазон: -55 градуса ~ 300 градуса
- Метеорологично измерване
- Система за атмосферни данни
- Нефтени сондажи
- Промишлени измервания и контрол
Спецификации на производителността
|
Стандартен диапазон |
|||
|
10M0 |
0 ~ 10Mpa |
G/A |
1500psi |
|
20M0 |
0 ~ 20Mpa |
G/A |
3000psi |
|
28M0 |
0~28Mpa |
G/A |
4000psi |
|
45M0 |
0 ~ 45Mpa |
G/A |
6500psi |
|
70M0 |
0 ~ 70Mpa |
G/A |
10000psi |
|
Налягане при претоварване |
2 пъти |
Номинално налягане |
|
Параметър на производителност
|
Параметър |
Мин |
Типично |
Макс |
единица |
Марк |
|
Повторяемост |
0.01 |
0.03 |
0.05 |
±%FSO |
2 |
|
Линейност |
0.01 |
0.15 |
0.2 |
±%FSO |
1 |
|
Хистерезис |
0.01 |
0.03 |
0.05 |
±%FSO |
2 |
|
Хистерезис на нулева температура |
0.01 |
0.1 |
0.2 |
±%FSO |
2 3 |
|
Температурен хистерезис на чувствителност |
0.01 |
0.1 |
0.2 |
±%FSO |
2 3 |
|
Пълен обхват |
80 |
100 |
120 |
mV |
2 3 |
|
Нулев температурен коефициент TCO |
-500 |
-100 |
500 |
ppm/ градус |
2 |
|
Температурен коефициент на чувствителност TCS |
-1200 |
-950 |
-800 |
ppm/ градус |
|
|
Температурен коефициент на съпротивление на моста TCR |
1400 |
1600 |
1800 |
ppm/ градус |
2 |
Характерен параметър
|
Възбуда |
единица |
|
2~10 |
V |
|
0.2~2 |
mA |
|
Съпротивление на моста |
2kΩ - 5kΩ |
|
Работна температура |
-55 градуса ~ 300 градуса |
|
Тегло |
0.03~0.05g |
|
Мостова форма |
Полуотворен мост |
|
Подходяща среда |
Чисти, сухи и без корозивни газове |
Измерение
|
Диапазон на налягането |
Габаритни размери |
|
10Mpa~70Mpa |
2.5×2.5×2.4 |
